SHIMADZU岛津微焦点X射线检查装置 SMX-3000M

同时具备使用便利的优点和高性能
是达到世界高水准的X线透视装置

SMX-3000M,通过高输出的微焦X射线装置和平板检测器的组合，呈现了没有歪斜和模糊的高像素图像，是可以观察、检测铝铸件等部品内部缺陷的X射线透视装置。只需要操作鼠标就可以进行所有的操作，使操作者可以集中精力工作。此外，增加了从外观图像来定位和以三次元来追踪观察注意点的先进机能，能够轻松实现从所有角度进行观察。

Clear Image

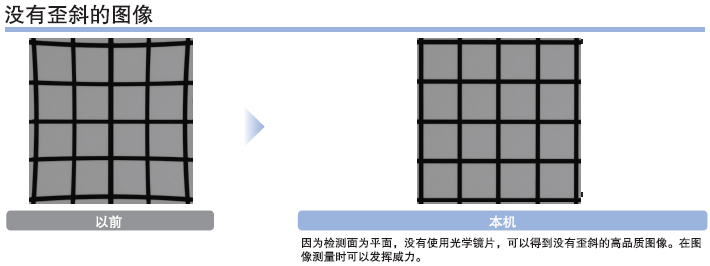

通过平板检测器实现了没有歪斜的图像

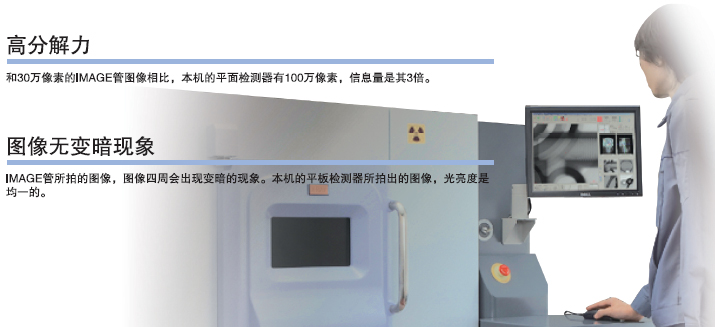

使用了IMAGE管的机器，特别是在检测铝铸件等厚度差较大的样品时，厚度薄的部位和没有样品的地方的图像，会频繁出现模糊的现象（图像发花）。而本机因为使用了高输出的微焦X射线装置和平板检测器，可以得到高像素、没有歪斜的清晰图像

High Performance

世界最高水平的极致表现！

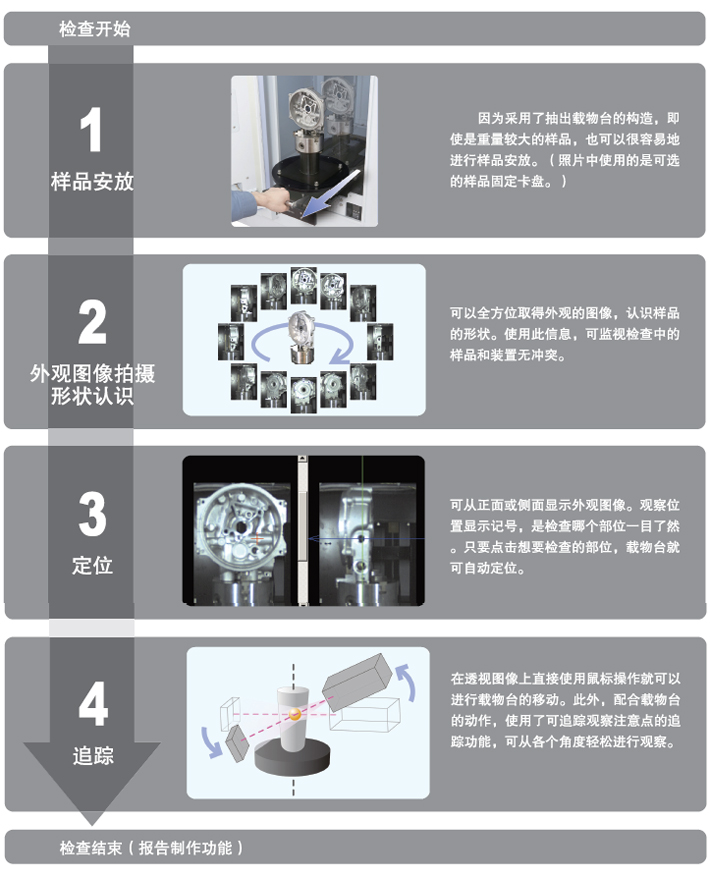

利用外观的3次元显示来决定观察位置、通过载物台的动态来追踪观察注意点，这些前所未有的先进技术刷新了操作的流程，提供了更高效率的作业环境。

Excellent Operation

追求功能性和操作便利性的软件！

考虑到功能性而设计出的按钮和操作部分，从操作者的立场出发追求操作的便利性。从外观来看简单而容易上手，深入操作后还可实现可与自动机匹敌的高级操作法。

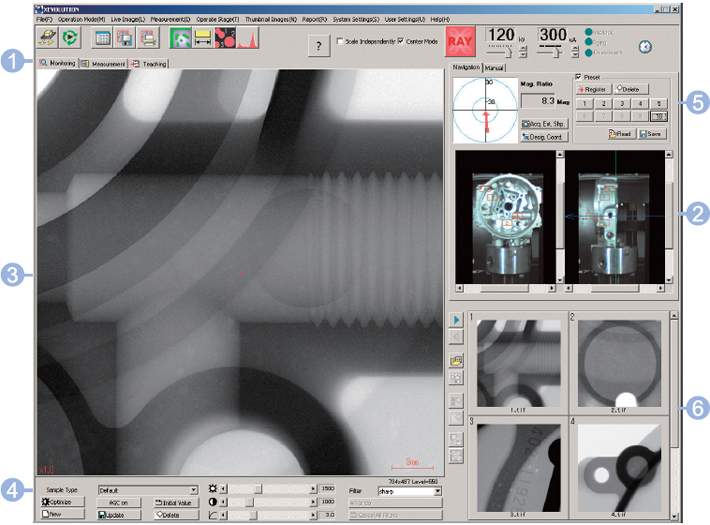

TAB显示
通过切换T A B ,可在瞬间实现[观察]、[测量]、[TEACHING]这些功能的切换。根据使用场合的不同，只通过TAB切换，就可以实现轻松的操作环境。

立体样品对应的高性能导航
只要点击想要观察的点，就可以定位。通过显示两个侧面的外观照片，可以轻松地对立体样品进行定位。具有在样品和本机冲撞前使其停止的[防止冲突功能]。

实时画面定位

仅通过鼠标，就可以进行所有的载物台操作。操作者无需将视线从监控器移开，可集中精力工作。本机的标准设置包括：[中心移动]，即用鼠标点击的位置将向监控器中心移动；[追踪功能]，即观察点不会到视野之外。

预设检查条件
经常使用的x射线条件和图像显示条件可以加上样品名保存起来。只要从一览表中进行选择，调出适合想看的样品和部位的条件，就可以在瞬间实现设定。

 预设
因为载物台位置可以登录在专用的按钮上，所以观察复数的样品时可以进行高效的作业。

SUB图像显示
可显示样本图像，作为判定基准使用，不必特地打印出来贴在装置上。多张图像可同时使用，不必保存在硬盘就可用于测算。

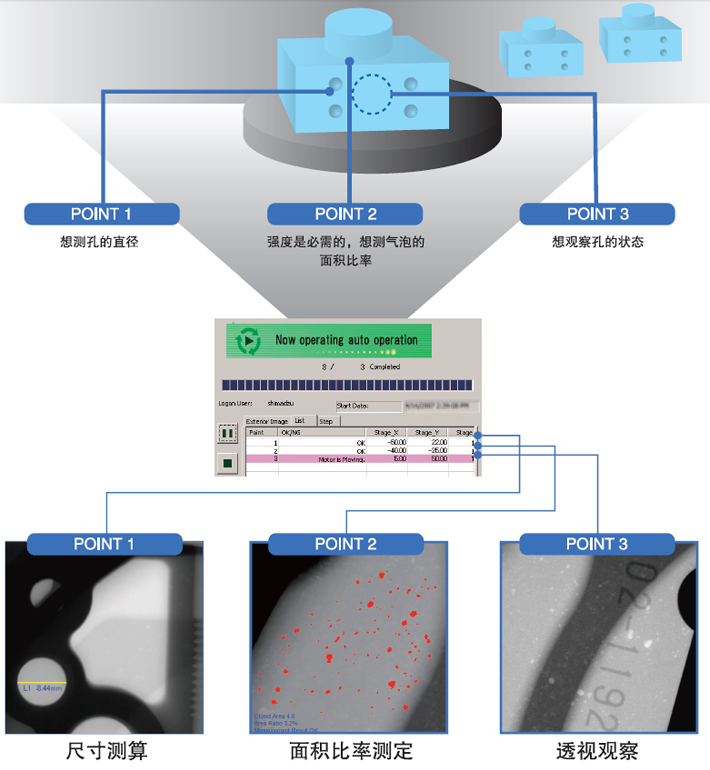

高性能TEACHING的标准配备！

· 只要预先登录了检查点，在重复输入相同品种样品检查时可高效率进行检查。

· 不只是载物台的位置定位，还可以登录每个点的X射线条件和各种图像测算功能。这种高级功能在以往的范用机器中是没有的，现在则可以以半自动的方式进行。

* 有必要将样品设置在相同位置。关于图像处理的自动化，需要几个条件。

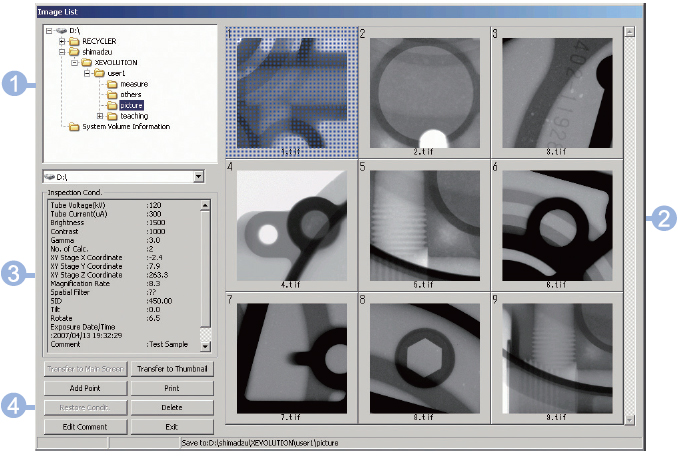

配备了丰富功能的图像一览

· 保存的图像，可按文件夹以小图像显示。

· 不只是可以按图片集显示，还具备下面这样的丰富功能，便于操作者管理

阶层显示
阶层显示功能和WINDOWS的EXPLORER中的操作一样，可很容易找到图像的保存地址。

图像一览显不
只要操作鼠标的中央按钮（滑轮）就可以按2X2、4X4、6X6的显示型式进行一览显示的变更。此外，只要双击图像，就可以按1000X1000 ( 抓图时的全尺寸）的像素显7F该图像。

图像信息
每张图还可记录保存时的检查条件，可供阅读。

条件再现
选择任意图像点击“图像再现” ，本机I 可以按所选画同的检查条件自动即使操作者换人了，也可以得到相同图

*有必要将样品设置在相同位置。

Function

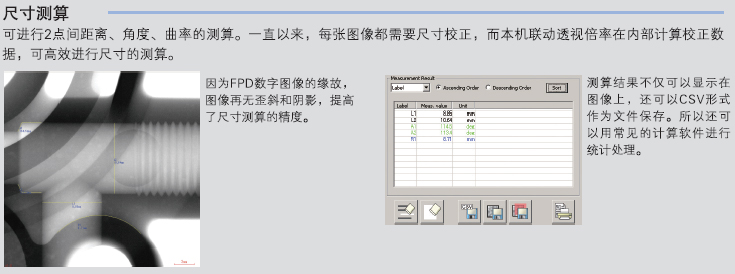

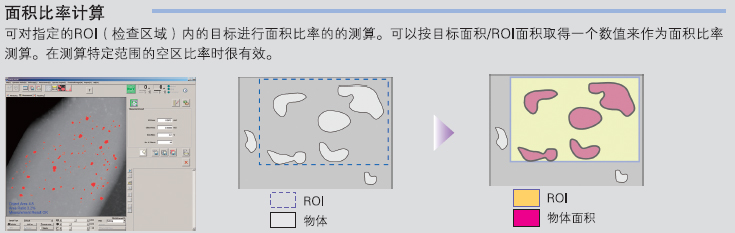

除了尺寸计测和指定范围内的面积比率测算，还标准配备了面积• 周长等的目标测量。不需要另外准备软件，移出数据这样繁琐的操作。

标准规格

※ 参数变更恕不另行通知
